ULISSE EVO THERMALCámara térmica PTZ con funciones de radiometría y prestaciones elevadas

Config link

ULISSE EVO - Witness the Evolution of video security

MERCADOS

CERTIFICACIONES

DESCRIPCIÓN

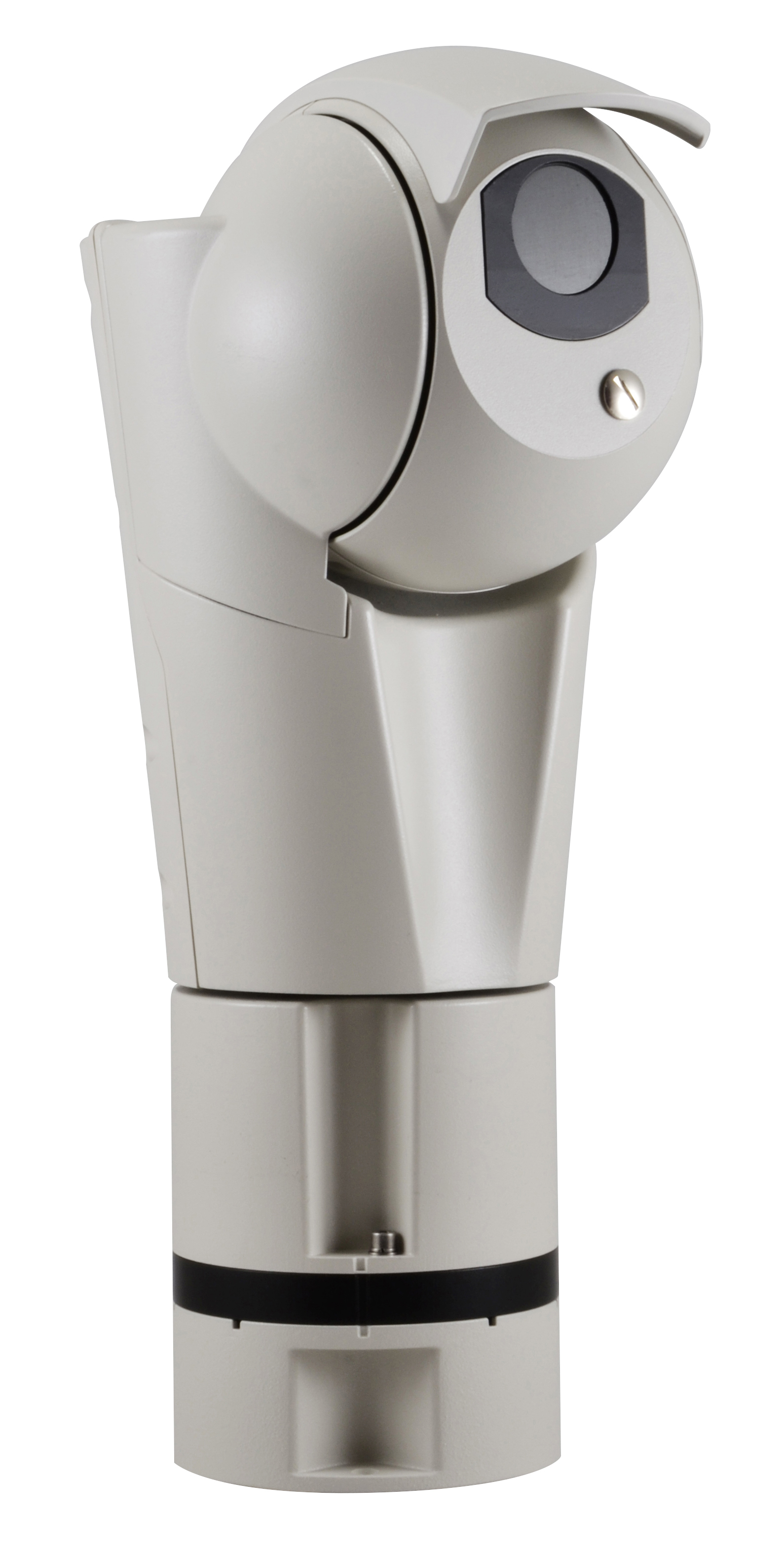

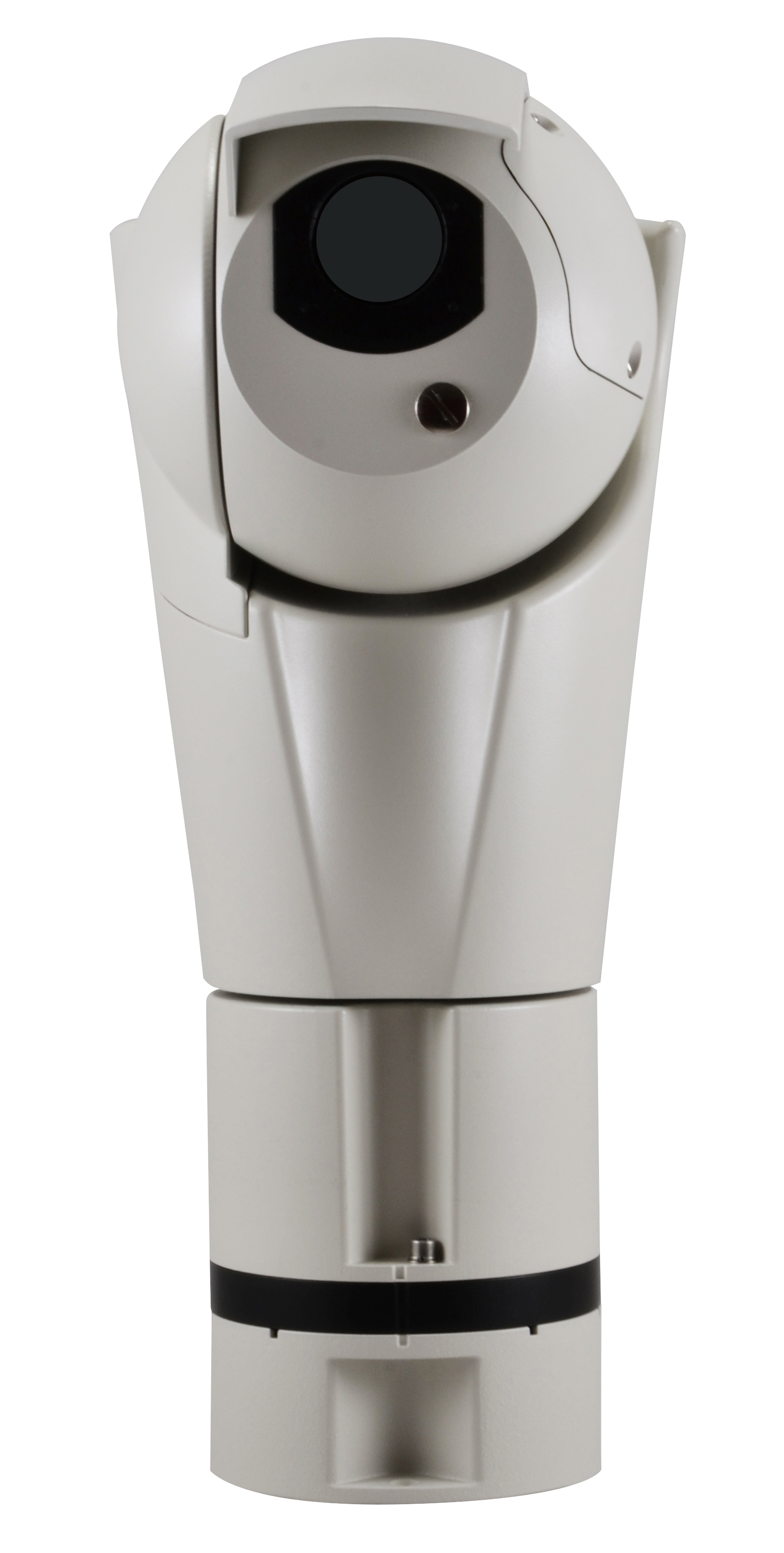

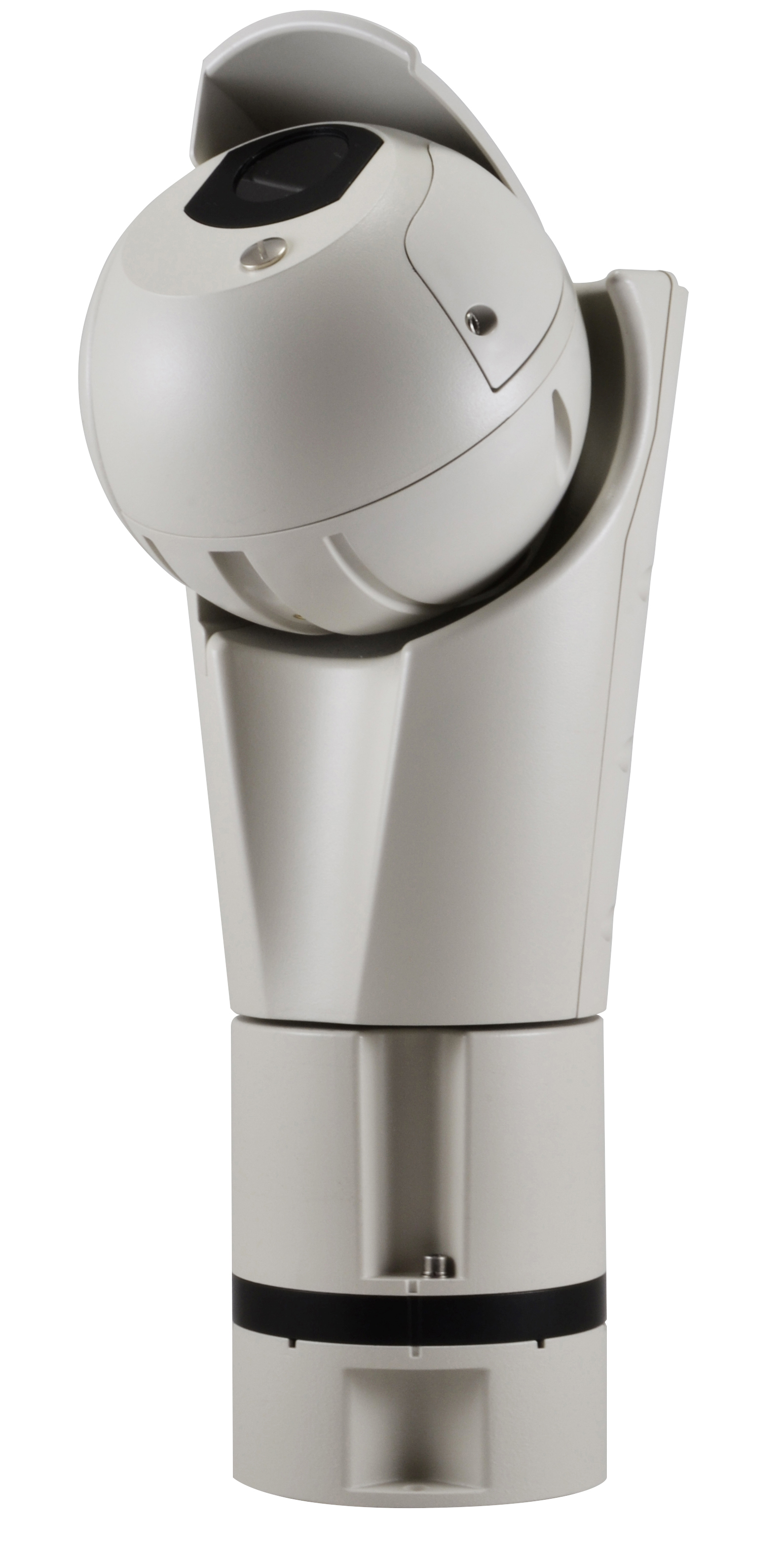

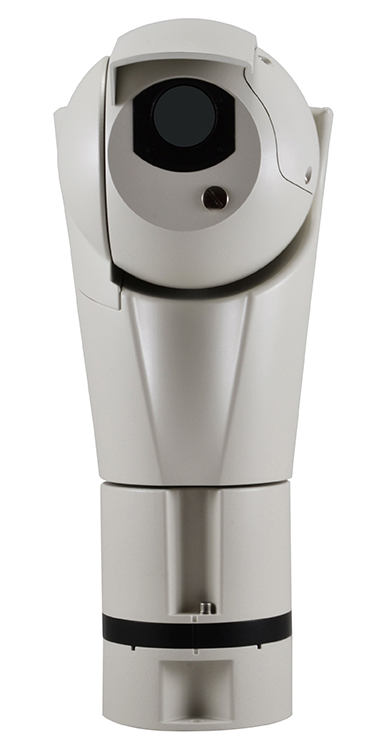

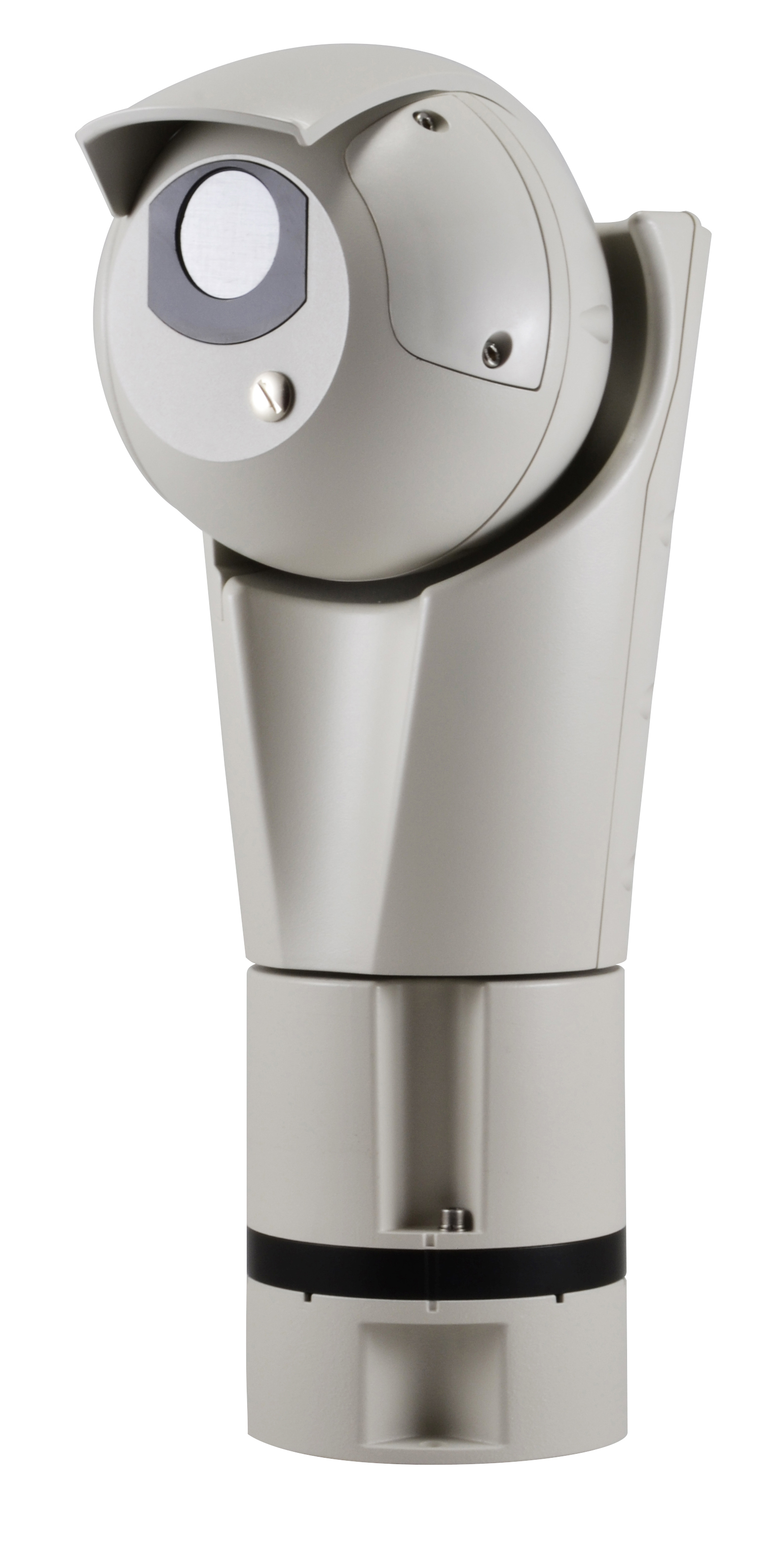

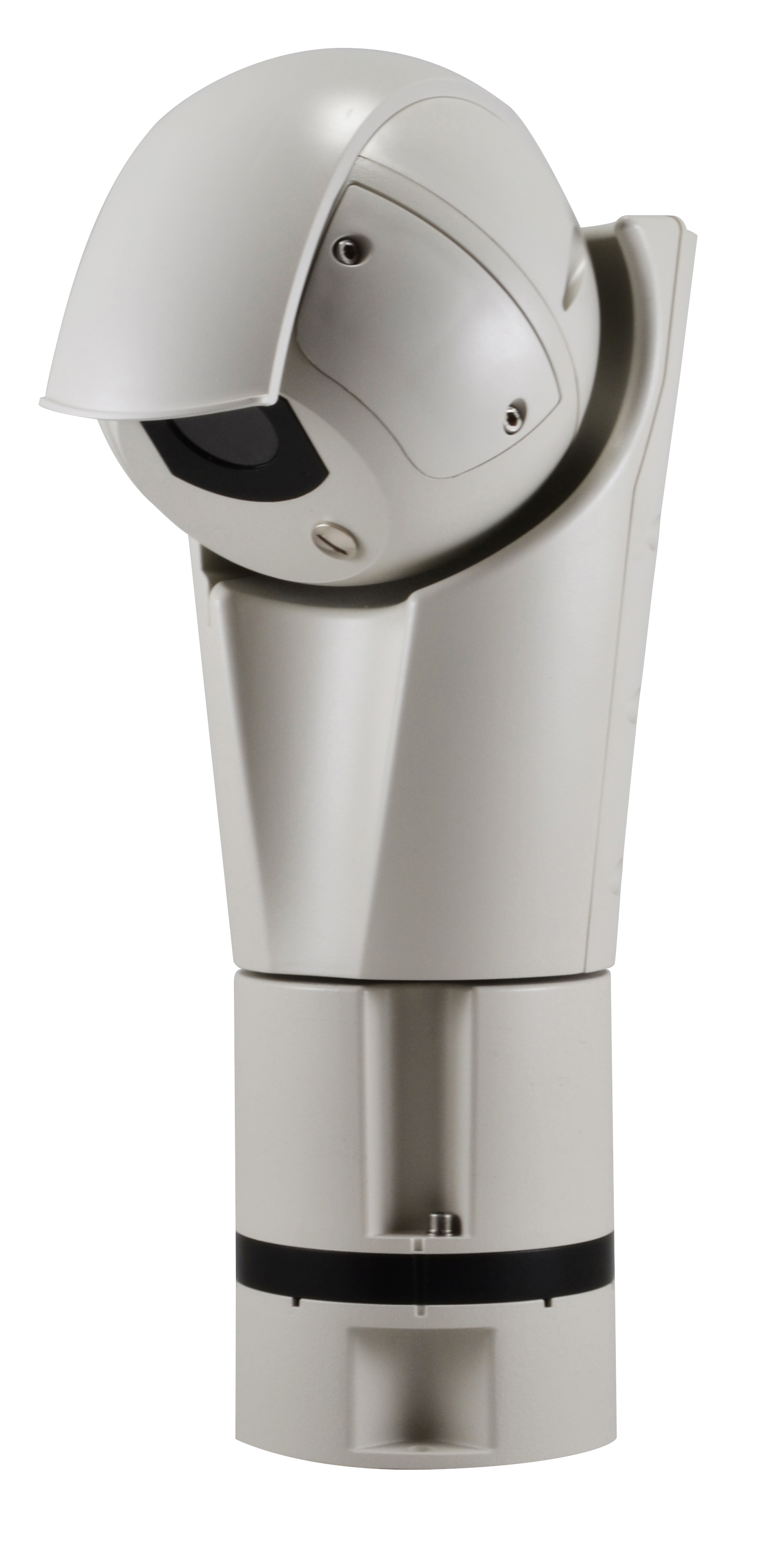

El diseño moderno y lineal de ULISSE EVO THERMAL combina la máxima resistencia y confiabilidad operativa con un peso muy reducido. Esto significa un montaje fácil y rápido, incluso si se coloca invertido, y por lo tanto, menores costos de instalación y mantenimiento. Está diseñado para una completa fiabilidad y un funcionamiento continuo en los entornos exteriores más duros y ofrece una excepcional resistencia a la corrosión y un amplio rango de temperaturas (-40 °C a +65 °C). Su extraordinaria robustez está garantizada por los grados de protección IK10, IP66/IP67/IP68, NEMA TIPO 4X y TIPO 6P. Resistencia excepcional a vientos de hasta 230km/h con el PTZ moviéndose a máxima velocidad.

ULISSE EVO THERMAL ha obtenido la certificación Lloyd's Register Marine Type Approval para el sector marítimo y naval y cumple con la norma para aplicaciones ferroviarias.

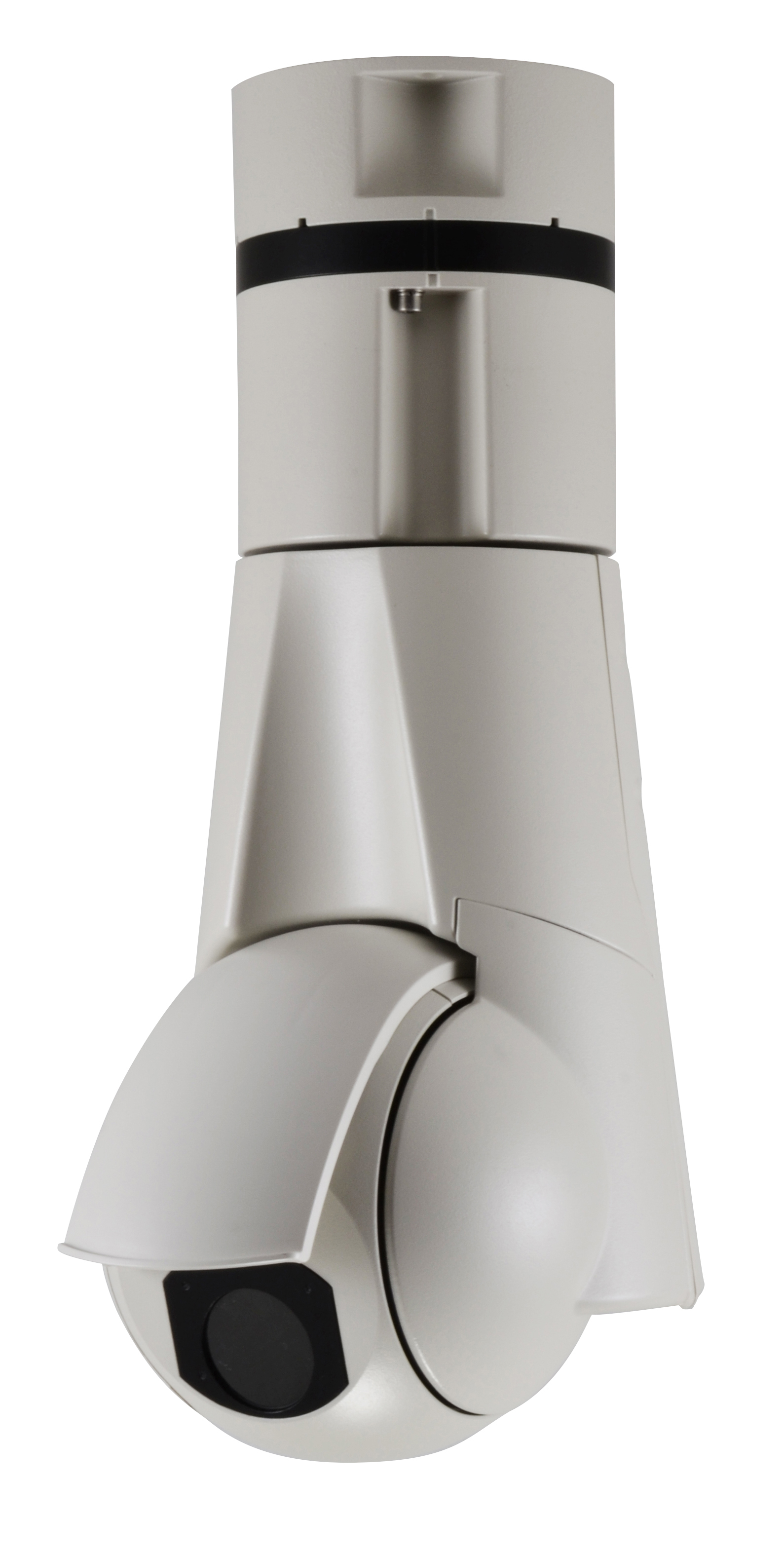

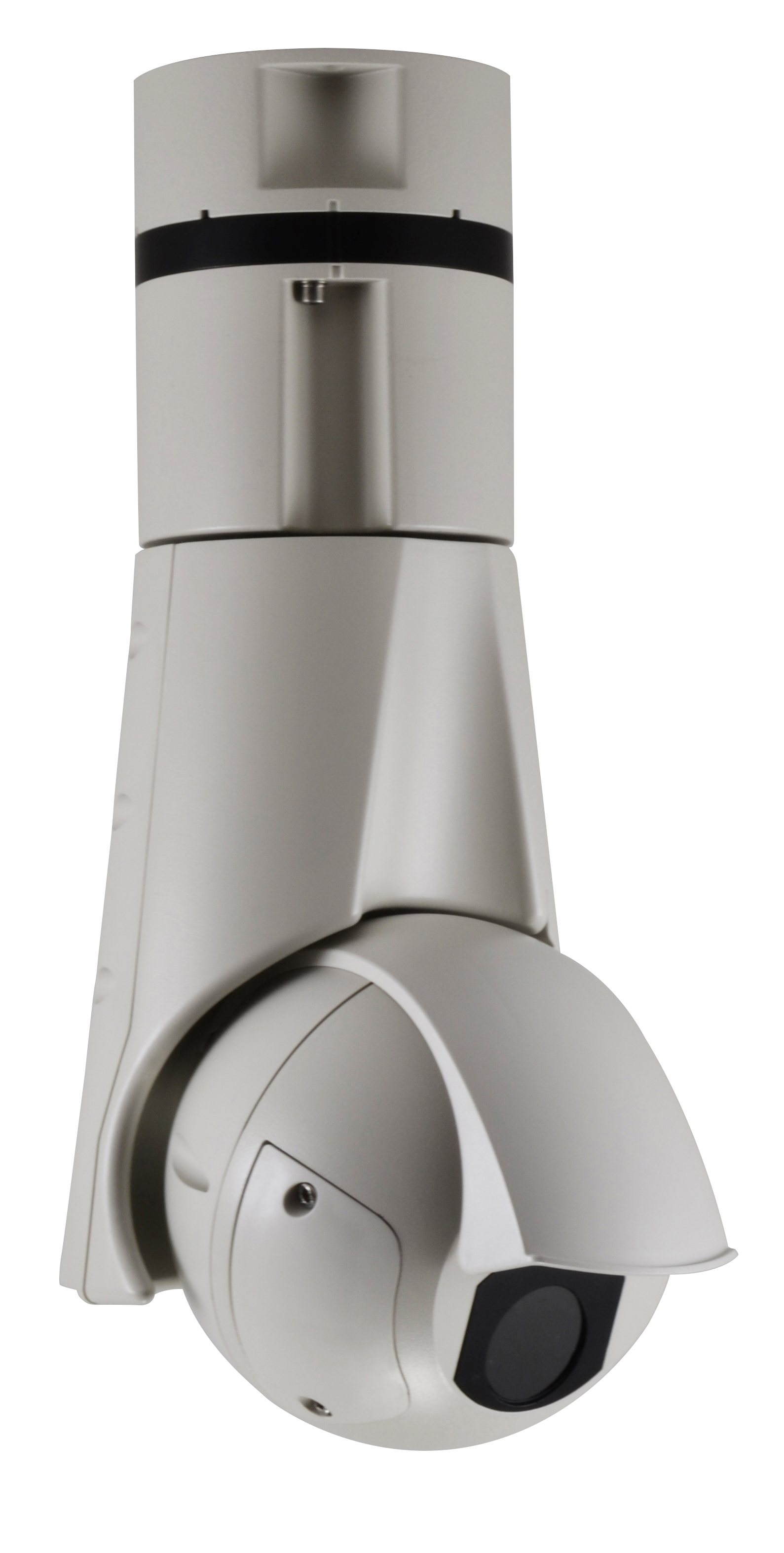

El diseño moderno y lineal de ULISSE EVO THERMAL combina la máxima resistencia y confiabilidad operativa con un peso muy reducido. Esto significa un montaje fácil y rápido, incluso si se coloca invertido, y por lo tanto, menores costos de instalación y mantenimiento. También se puede montar en posición girada, típica de las speed dome. Los soportes pueden incorporar conectores rápidos para Ethernet/PoE, alimentación e I/O, que permiten una sustitución fácil y rápida de la unidad en caso de intervención in situ.

ULISSE EVO THERMAL puede ser alimentado por PoE 90W según la norma IEEE.802.3bt, garantizando así la compatibilidad con los inyectores de energía más comunes disponibles en el mercado (OHEP90INJ o OHEP90INJO).

CARACTERÍSTICAS PRINCIPALES

Diseñado para resistir y durar

Cámara térmica con funciones radiométricas

Solución inmejorable para aplicaciones en exteriores

PoE compatible con la norma IEEE.802.3bt

DATOS TÉCNICOS

General
  • Instalación sencilla gracias al conector con centrado automático.
  • Zero backlash
  • Rápida instalación y configuración
  • Sistema de control de posicionamiento dinámico
  • Funciones: Preset, Preset Tour (Patrol), Autoflip, Autopan mediante Preset Tour
  • Número máximo de presets: 250
  • Análisis radiometrico:
  • en los 4 píxeles centrales, en caso de cámara térmica con funciones radiométricas
  • definición de un área específica, en caso de cámara térmica con funciones radiométricas avanzadas
  • Activación de la alarma radiométrica: si la temperatura está por encima del umbral configurado, por debajo del umbral configurado, incluida entre dos umbrales configurados o fuera de los dos umbrales configurados.
  • Acciones sobre las alarmas: activación de salida digital, recuperación de preset tour, recuperación de posición de home, recuperaciónde posición de preset y http get request.
Mecánico
  • Fabricación de aluminio fundido a presión y tecnopolímero
  • Pintura en polvo epoxi-poliéster, colores estándar gris-blanco (RAL9002) o negro (RAL9005)
  • Rotación horizontal: 360°, rotación continua
  • Rotación vertical: de -90° hasta +90° (con instalación de techo, de -40° hasta +90°)
  • Velocidad horizontal (variable): de 0.1°/s hasta 250°/s
  • Velocidad vertical (variable): de 0.1°/s hasta 250°/s
  • Precisión de posiciones preestablecidas: 0.05°
  • Prensacables: 2xM16 + 1xM20 + empaque especial para cables Ethernet precableados
  • Peso unitario: 7.1kg (15.6lb)
Ventanas para carcasa
  • Ventana de germanio
  • Espesor: 1.5mm (0.06in)
  • Tratamiento externo: anti ralladuras (Hard Carbon Coating - DLC)
  • Tratamiento interno: antirreflejante
  • Rango espectral: de 7.5μm hasta 14μm
  • Transmisión media (de 7.5μm hasta 11.5μm): 91.2%
  • Transmisión media (de 11.5μm hasta 14μm): 80.9%
Eléctrico
  • Fuente de alimentación/Consumo eléctrico:
  • 24Vac ±20%, 5A, 50/60Hz
  • 24Vdc ±10%, 5A
  • PoE 90W compatible con la norma IEEE802.3bt CLASE 8 (no se admite el protocolo LLDP), se puede utilizar con el accesorio PSINJ95CH1
  • PoH 90W (la modalidad de retrocompatibilidad se puede utilizar con el accesorio OHEP90INJ, PSINJ95CH1, OHEP90INJO)
  • Potencia absorbida:
  • 21W, cámara PTZ estacionaria, calefactor apagado (con la función ECO-MODE activada, función de ahorro de energía que se activa solo con cámara PTZ estacionaria)
  • 27W, cámara PTZ estacionaria, calefactor apagado (con la función ECO-MODE no activada)
  • 27W, cámara PTZ en movimiento, calefactor apagado
  • 57W, pico de arranque, calefacción encendida y función de deshielo
  • Sección de cables de alimentación: de 0.75mm² (18AWG) hasta 2.5mm² (13AWG)
  • Sección de cables de señal: de 0.14mm² (26AWG) hasta 1mm² (17AWG)
  • Diámetro de la vaina de los cables multipolares:
  • Prensacables M16: de 4.5mm (0.2in) hasta 10mm (0.4in)
  • Prensacables M16 con goma de reducción : de 2mm (0.08in) hasta 6mm (0.24in)
  • Prensacables M20: de 8mm (0.3in) hasta 13mm (0.5in)
  • Entradas alarmas: 2 (auto alimentación de 12Vdc hasta 18Vdc)
  • Salidas de relé: 2 (1A, 30Vac/30Vdc max)
  • Características del cable Ethernet
  • Características mínimas del cable: Clase D (ISO/IEC11801:1995) o Categoría 5 (ANSI/EIA/TIA-568-A:1995)
  • Cable trenzado blindado (STP)
  • Pares: 4
  • DC loop resistance: 25Ohm max
  • Conector: RJ45 blindado
Red
  • Conexiones Ethernet: 100 Base-TX
Cybersecurity
  • Firmware firmado digitalmente
  • Restricción del acceso mediante contraseña (HTTP digest)
  • Soporte de diferentes niveles de acceso de usuario
  • Control de los accesos IEEE 802.1X
  • Criptografía HTTPS mediante TLS1.0, TLS1.1, TLS1.2 y TLS1.3
  • Gestión de certificados centralizada
  • Conforme con las especificaciones ONVIF Security Service
Video
  • Codificador de Video
  • Protocolo de comunicación: ONVIF, Perfil Q Perfil S y Perfil T, ONVIF Thermal Service
  • Configuración del dispositivo: TCP/IPv4-IPv6, UDP/IPv4-IPv6, HTTP, HTTPS, NTP, DHCP, WSDISCOVERY, DSCP, IGMP (Multicast), SOAP, DNS
  • Streaming: RTSP, RTCP, RTP/IPv4-IPv6, HTTP, Multicast
  • Compresión video: H.264/AVC, MJPEG, MPEG4, snapshot JPEG
  • 3 transmisiones de video independientes
  • Resolución de imagen: de 160x120pixel hasta 720x480pixel en 5 pasos
  • Frame rate configurable de 1 a 30 imágenes por segundo (fps)
  • Web Server
  • OSD direccional (máximo 4 áreas configurables)
  • Motion Detection
  • QoS: DSCPs diferenciados para streaming y gestión del dispositivo
  • Protocolos SNMP y NTCIP
Ambiente
  • Para instalación en interiores y exteriores
  • Temperatura de ejercicio
  • Trabajo continuo: de -40°C (-40°F) hasta +65°C (149°F) (+50°C (122°F) para versiones pintadas en negro)
  • La prueba de temperatura cumple con NEMA-TS 2-2003 (R2008) par. 2.1.5.1, perfil de prueba fig. 2-1 (de -34°C a + 74°C)
  • Intervención de la función de deshielo: de -40°C (-40°F) hasta -10°C (14°F)
  • Resistencia al viento
  • Cámara PTZ estática: 230km/h (143mph) max.
  • Cámara PTZ en movimiento, a velocidad máxima: 230km/h (143mph) max.
  • Humedad relativa: de 5% hasta 95%
Certificaciones
  • Seguridad eléctrica (CE): EN60950-1, IEC60950-1, EN62368-1, IEC62368-1
  • Compatibilidad electromagnética (CE): EN61000-6-4, EN50130-4, EN55032 (Clase A)
  • Instalación exterior (CE): EN60950-22, IEC60950-22
  • Grado de protección IP (EN60529): IP66, IP67, IP68
  • Test de vibración: EN50130-5, EN60068-2-6
  • Resistencia a niebla salina: EN50130-5, EN60068-2-52
  • Grado de protección IK: IK10 (excepto la ventana de germanio)
  • Certificación UL (UL60950-1, CAN/CSA C22.2 No. 60950-1-07,UL62368-1 CAN/CSA C22.2 No. 62368-1-14): cULus Listed
  • Compatibilidad electromagnética (Norteamérica): FCC part 15 (Clase A), ICES-003 (Clase A)
  • Tipo de nivel de protección (UL50E): 4X, 6P
  • Certificación EAC
  • Restriction of Hazardous Substances (RoHS), Directiva 2011/65/EU
  • Waste Electrical and Electronic Equipment (WEEE), Directiva 2012/19/EU
  • Cumple con NDAA
Certificaciones - Aplicaciones ferroviarias
  • Cumplimiento de la norma de aplicación ferroviaria: EN50121-4 (el producto requiere el accesorio de filtro SURGEPR)
Certificaciones - Aplicaiones marítimas
  • Certificación Lloyd's Register Marine Type Approval (el producto requiere un filtro accesorio FM1010 si potenciado a 24Vac o 24Vdc):
  • Test Specification Number 1 (ENV1, ENV2, ENV3, ENV5)
  • Compatibilidad electromagnética: EN60945
  • Resistencia a niebla salina: EN60068-2-52
  • Probado a 70 ° C (158°F) durante 16 horas de acuerdo con EN60068-2-2
