VDDistributeurs vidéo

DESCRIPTION

Le distributeur vidéo est un composant essentiel dans un système de surveillance vidéo où le même signal doit être dirigé vers plusieurs points d'élaboration.

Le VD816PR1 est la version Rack 19" 1U, composé de deux VD48P1.

CARACTÉRISTIQUES PRINCIPALES

Versions à 4, 8 entrées et 8, 16 sorties

Distribution du signal vidéo noir et blanc et couleur

Amplification et distribution du signal vidéo réparti vers les sorties sélectionnées

Les versions configurables VD816PR1 et VD48P1 permettent de choisir le nombre de sorties peuvent être associées à une entrée vidéo

DONNÉES TECHNIQUES

Généralités
  • Livré avec manuel d’instructions, 3 câbles d’alimentation, alimentation IN de 100Vac jusqu’à 240Vac, 50/60Hz - OUT 12Vdc, 1.25A
  • VD48P1

  • 4 entrées, 8 sorties
  • Possibilité de modifier le rapport entrées/sorties (1In/4Out + 1In/4Out, 1In/6Out + 1In/2Out, 1In/8Out, 4x1In/2Out)
  • VD816PR1

  • 8 entrées, 16 sorties
  • Possibilité de modifier le rapport entrées/sorties (1In/4Out + 1In/4Out + 1In/4Out + 1In/4Out, 1In/6Out + 1In/2Out + 1In/6Out + 1In/2Out, 1In/8Out + 1In/8Out, 8x1In/2Out)
Mécanique
  • Boîtier en acier
  • Vernissage avec poudres époxypolyester, couleur grise

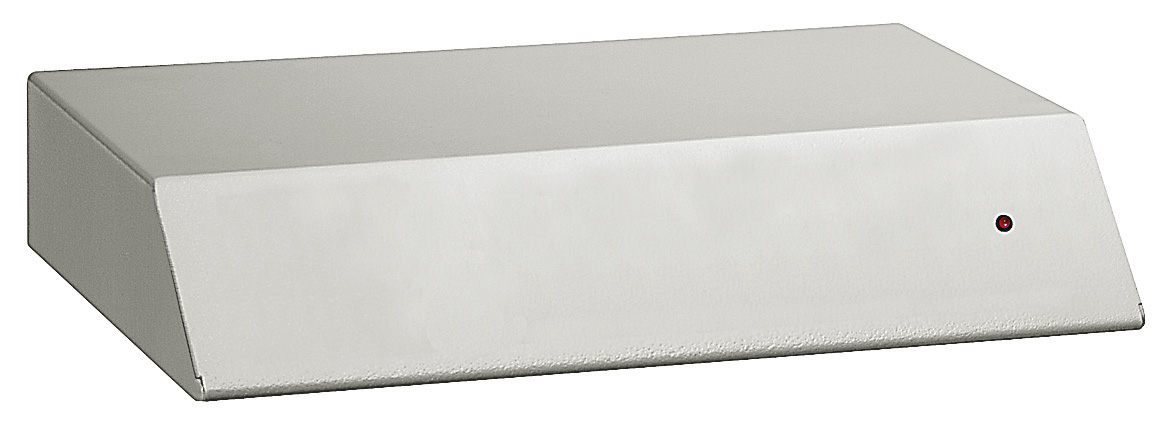

  • VD48P1

  • 9 connecteurs BNC (VD18T1), 12 connecteurs BNC (VD48P1)
  • Un connecteur jack d'alimentation
  • Dimensions: 230x45x170mm

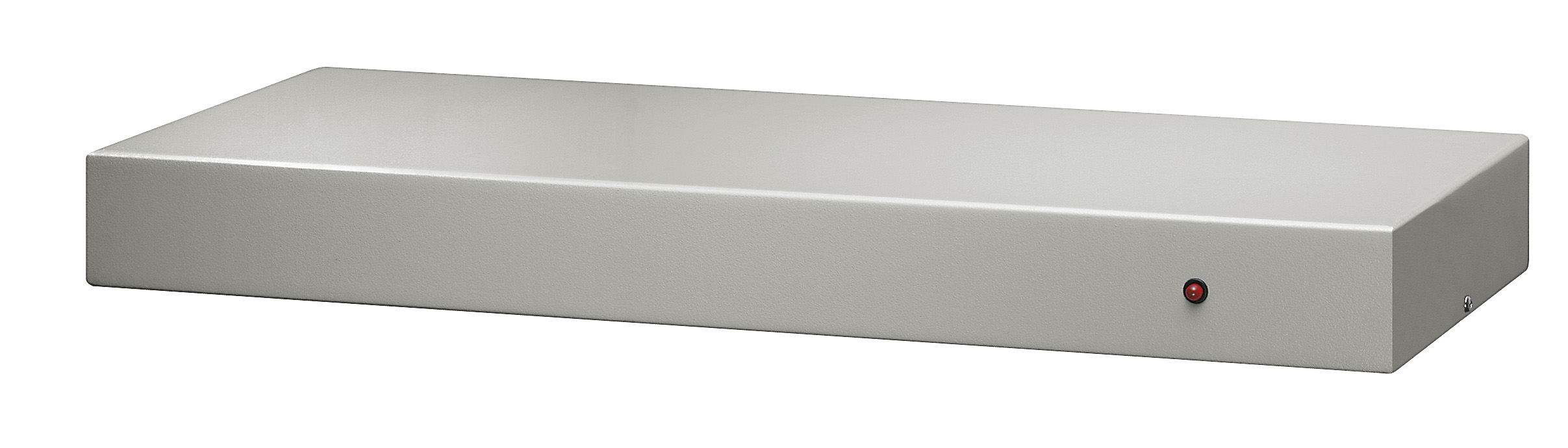

  • VD816PR1

  • 24 connecteurs BNC
  • Un connecteur jack d'alimentation
  • Dimensions: Rack 19”, 1U, 432x45x158mm
  • Poids net: 1.6kg (VD48P1), 2kg (VD816PR1)
Électrique
  • Alimentation:
  • IN de 100Vac jusqu'à 240Vac, 50/60Hz - OUT 12Vdc, 1.25A
  • Consommation: 15W
  • Impédance entrée/sortie vidéo: 1Vpp, 75Ohm
  • VD48P1

  • Gain signal vidéo: réglable jusqu'à 2
  • Bande passante: 10MHz (-3dB)
  • Crosstalk: >58dB (5MHz)
  • VD816PR1

  • Gain signal vidéo: réglable jusqu'à 2
  • Bande passante: 10MHz (-3dB)
  • Crosstalk: >58dB (5MHz)
Environnement
  • Installation d'intérieur
  • Température opérationnelle : de 0°C jusqu'à +40°C
Certifications
  • Sécurité électrique (CE): EN60950-1
  • Compatibilité électromagnétique (CE): EN50130-4, EN61000-6-3
  • Certification EAC
